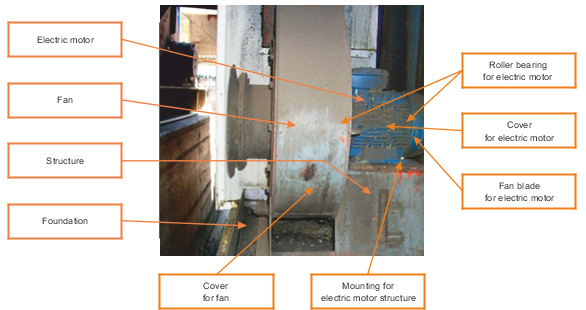

Fig.: Drive unit with fan
图: 风机的驱动单元
Condition monitoring solution
状态监测解决方案
Fig.: System diagram - Drive unit with fan
图: 系统图 - 风机的驱动单元
Sensor usage:
传感器的使用：
Number of sensors 传感器的数量 |
Usually 2 sensors. One sensor is sufficient for smaller drive units. 通常为2个传感器。对于较小的驱动单元，一个传感器就足够了。 |
Sensor installation 传感器安装 |
Preferably vertical. Horizontal installation is also possible, if necessary. 最好是垂直安装。如果有必要，也可以水平安装。 |

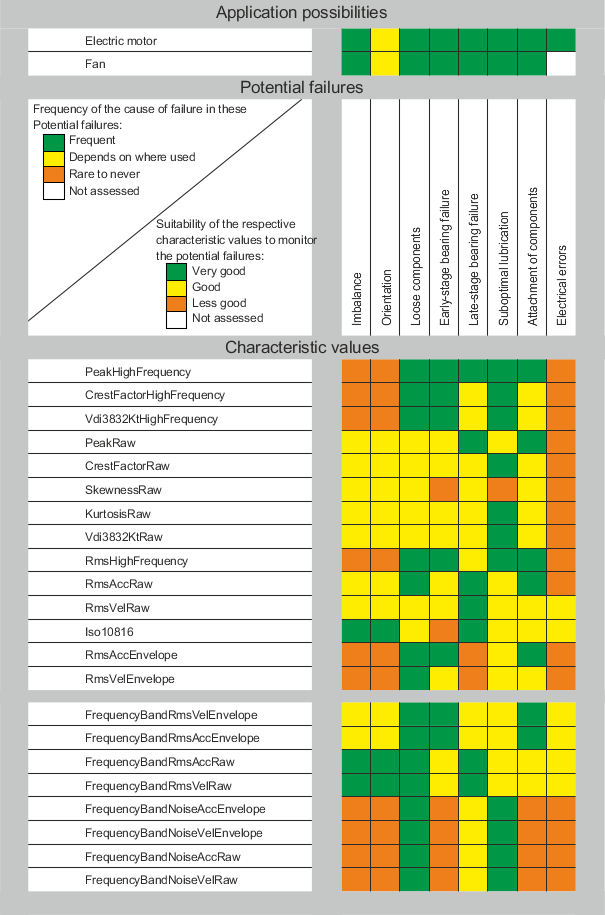

Fan with rigid coupling - Common problems:
带刚性联轴器的风扇-常见问题:
For the meaning of individual characteristic values, see Characteristic values and Configuration.
各个特征值的含义，见 Characteristic values 和 Configuration。
